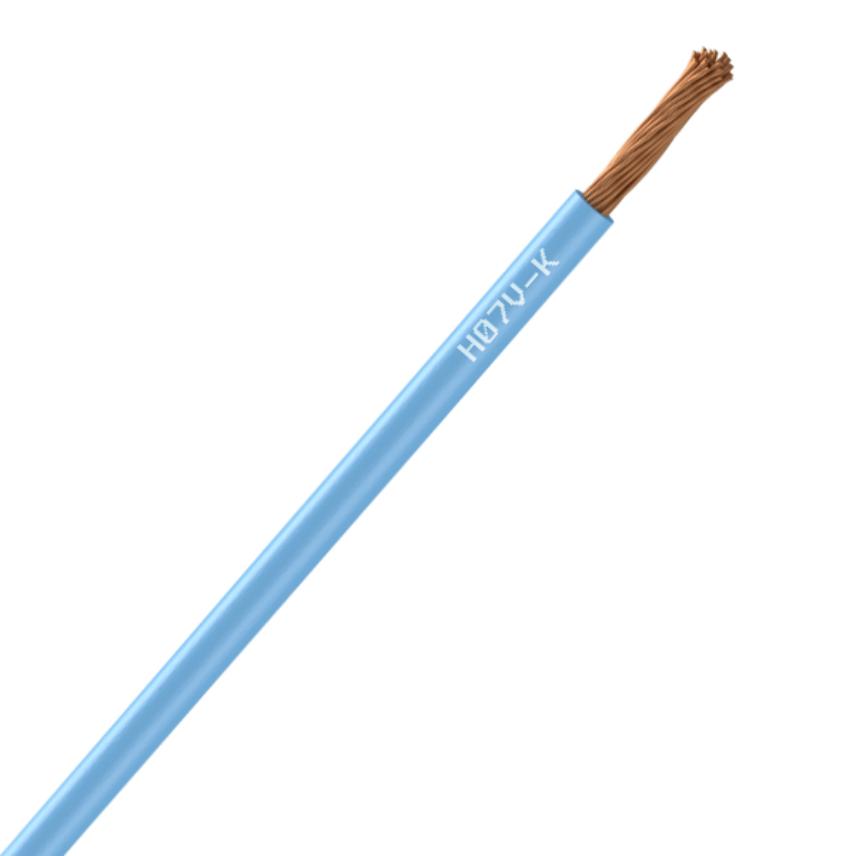

Nexans H07V-K 1X10 VERY LIGHT BLUE C100m
Nexans H07V-K 1X10 VERY LIGHT BLUE C100m
Flexible conductors, without sheath, PVC insulation. Mainly use for panels and cabinets stranding
Czytaj więcej- Nexans ref. : 10046786
- Kraj ref. : 01238387
- EAN : 3427640001933
Opis
Opis
Standardy
-
ProductHD 21.3; IEC 60227-2; NF C32-013; NF C32-201/3
-
InternationalIEC 60298
Application
Nexans H07V-K cores are principally used for panels and cabinets stranding.
Installation
Open air, or in conduits, or trunking.
Marking
- For section between 0,75 and 4 mm² : S.Y + USE HAR N Plant
- For section above 4 mm² : S.Y + USE HAR H07VK - N° Plant
Permissible current and voltage drop are given
For conductor laid alone in insulating tube on a wall Temperature = 30°C. Permanent operation If conditions are differents, apply correction factors from NF C 15-100 standard or other equivalent national standard.
Voltage drop
Calculated with Cos ø = 0.8
Charakterystyka
Charakterystyka
Konstrukcja
Konstrukcja
Kolor powłoki
Niebieski
Bezołowiowy
-
Giętkość przewodu
Giętki Klasa 5
Izolacja
PVC
Kształt przewodu
Kołowy
Materiał przewodu
Goły miedziany
Rozmiar, wielkość
Rozmiar, wielkość
Liczba żył
1
Przekrój poprzeczny przewodu
10 mm²
Średnica przewodu
4,0 mm
Minimalna średnica zewnętrzna
5,7 mm
Maksymalna średnica zewnętrzna
6,8 mm
Przybliżona waga (kg/km)
111 kg/km
Średnica zewnętrzna nominalna (mm)
7,6 mm
Parametry elektryczne
Parametry elektryczne
Napięcie nominalne Uo/U
450/750 V
Dopuszczalna obciążalność prądowa (3 przewody)
50,0 A
Dopuszczalny prąd (jedna faza)
57,0 A
Parametry mechaniczne
Parametry mechaniczne
Odporność mechaniczna na uderzenia
Low
Giętkość kabla
Flexible
Parametry fizyczne
Parametry fizyczne
Maksymalna temperatura pracy żyły
70 °C
Maksymalna temperatura żyły podczas zwarcia
160 °C
Pakowanie
Coil
Długość (m)
100 m
Temperatura pracy, zakres
-5 ... 60 °C
Odporność na warunki pogodowe
No
Zmniejszający palność
C2, NF C 32-070 & EN 50265-2-1
Odporność chemiczna
Accidental
Wodoszczelny
Low
Minimalny statyczny promień zgięcia podczas pracy
22,8 mm
Promień gięcia podczas operacji układania
45,6 mm
Zasoby
Zasoby
Dokumentacja
Certification d'homologation (pdf)
pdf — 37.6 kB
Deklaracja wykonania
- Deklaracja właściwości użytkowych nr : 1000139-FRAU
- Data certyfikacji : 9.10.2017
- AVCP(ocena i weryfikacja spojnosci i dzialania : System 3
- Jednostka notyfikowana : NB 1722
- Deklarowana wydajność : Eca
