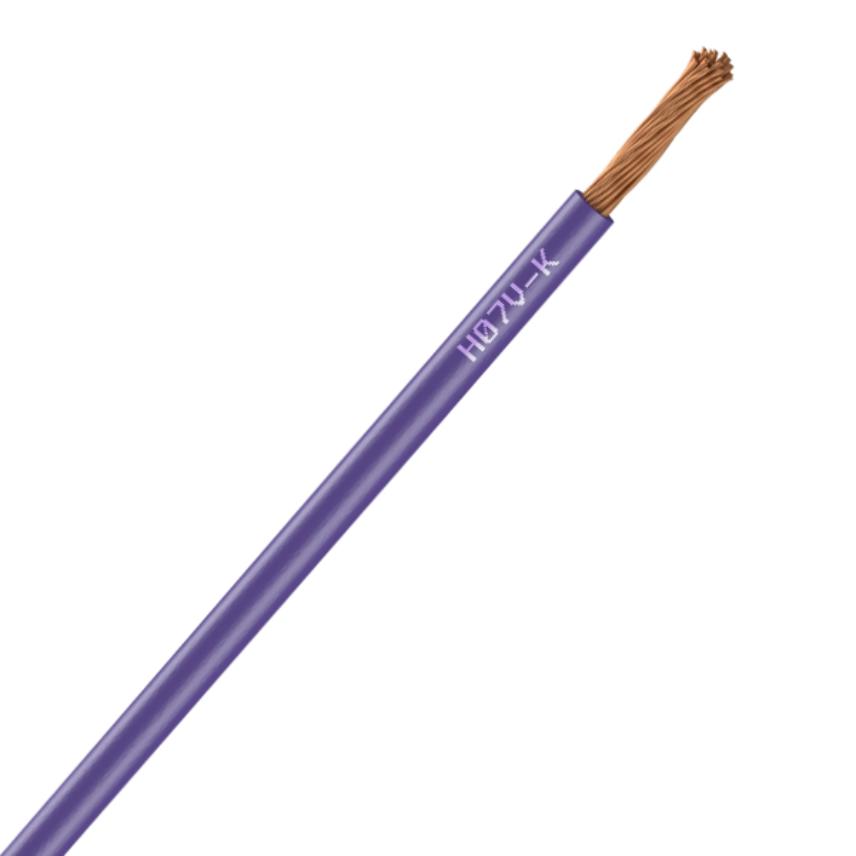

Nexans EASYBOX H07VK 1X1,5 PURPLE 1500m
Nexans EASYBOX H07VK 1X1,5 PURPLE 1500m
Flexible conductors, without sheath, PVC insulation. Mainly use for panels and cabinets stranding
Czytaj więcej- Nexans ref. : 10251991
Opis
Opis
Standardy
-
ProductEN 50525-2-31; HD 21.3; IEC 60227-2; NF C32-201/3
Application
Nexans H07V-K cores are principally used for panels and cabinets stranding.
Installation
Open air, or in conduits, or trunking.
Marking
- For section between 0,75 and 4 mm² : S.Y + USE HAR N Plant
- For section above 4 mm² : S.Y + USE HAR H07VK - N° Plant
Permissible current and voltage drop are given
For conductor laid alone in insulating tube on a wall Temperature = 30°C. Permanent operation If conditions are differents, apply correction factors from NF C 15-100 standard or other equivalent national standard.
Voltage drop
Calculated with Cos ø = 0.8
Charakterystyka
Charakterystyka
Konstrukcja
Konstrukcja
Kolor powłoki
Fioletowy
Bezołowiowy
-
Giętkość przewodu
Giętki Klasa 5
Izolacja
PVC
Kształt przewodu
Kołowy
Materiał przewodu
Goły miedziany
Rozmiar, wielkość
Rozmiar, wielkość
Liczba żył
1
Przekrój poprzeczny przewodu
1,5 mm²
Średnica przewodu
- mm
Minimalna średnica zewnętrzna
- mm
Maksymalna średnica zewnętrzna
- mm
Przybliżona waga (kg/km)
- kg/km
Średnica zewnętrzna nominalna (mm)
- mm
Parametry elektryczne
Parametry elektryczne
Napięcie nominalne Uo/U
450/750 V
Dopuszczalna obciążalność prądowa (3 przewody)
- A
Dopuszczalny prąd (jedna faza)
- A
Parametry mechaniczne
Parametry mechaniczne
Odporność mechaniczna na uderzenia
Low
Giętkość kabla
Flexible
Parametry fizyczne
Parametry fizyczne
Maksymalna temperatura pracy żyły
70 °C
Maksymalna temperatura żyły podczas zwarcia
160 °C
Pakowanie
-
Długość (m)
- m
Temperatura pracy, zakres
-5 ... 60 °C
Odporność na warunki pogodowe
No
Zmniejszający palność
C2, NF C 32-070 & EN 50265-2-1
Odporność chemiczna
Accidental
Wodoszczelny
Low
Minimalny statyczny promień zgięcia podczas pracy
- mm
Promień gięcia podczas operacji układania
- mm
Zasoby
Zasoby
Dokumentacja
Certification d'homologation (pdf)
pdf — 213.3 kB
PEP ECOPASSPORT H07V K 1.5 6MM ENG
pdf — 4.3 MB
Deklaracja wykonania
- Deklaracja właściwości użytkowych nr : 1000139-FRLV
- Data certyfikacji : 11.10.2017
- AVCP(ocena i weryfikacja spojnosci i dzialania : System 3
- Jednostka notyfikowana : 1722
- Deklarowana wydajność : Eca
