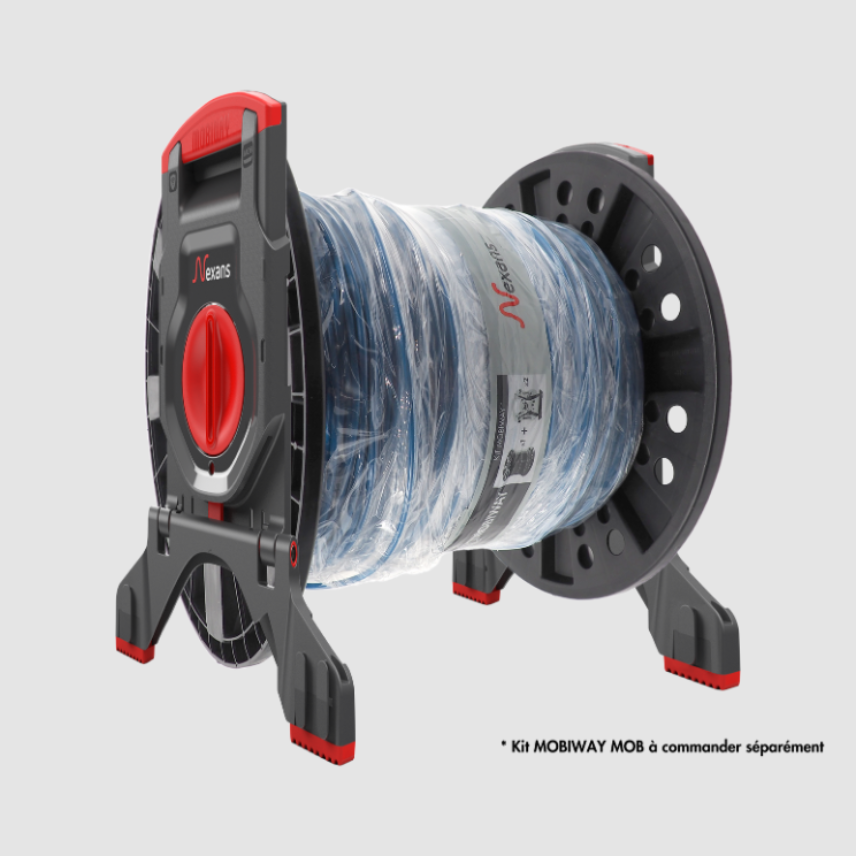

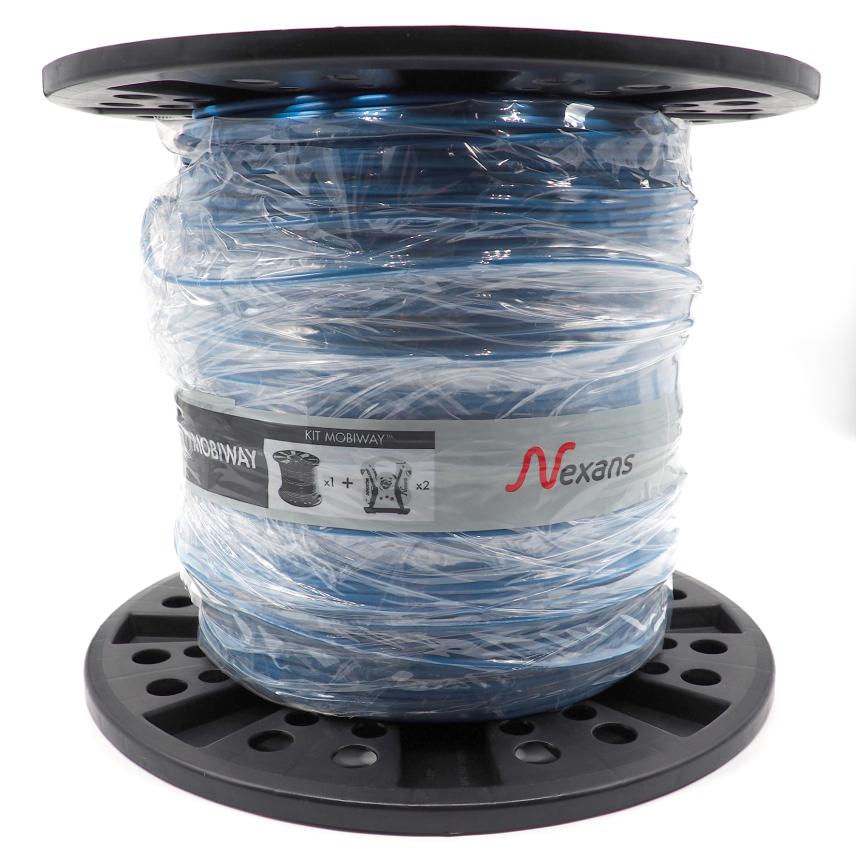

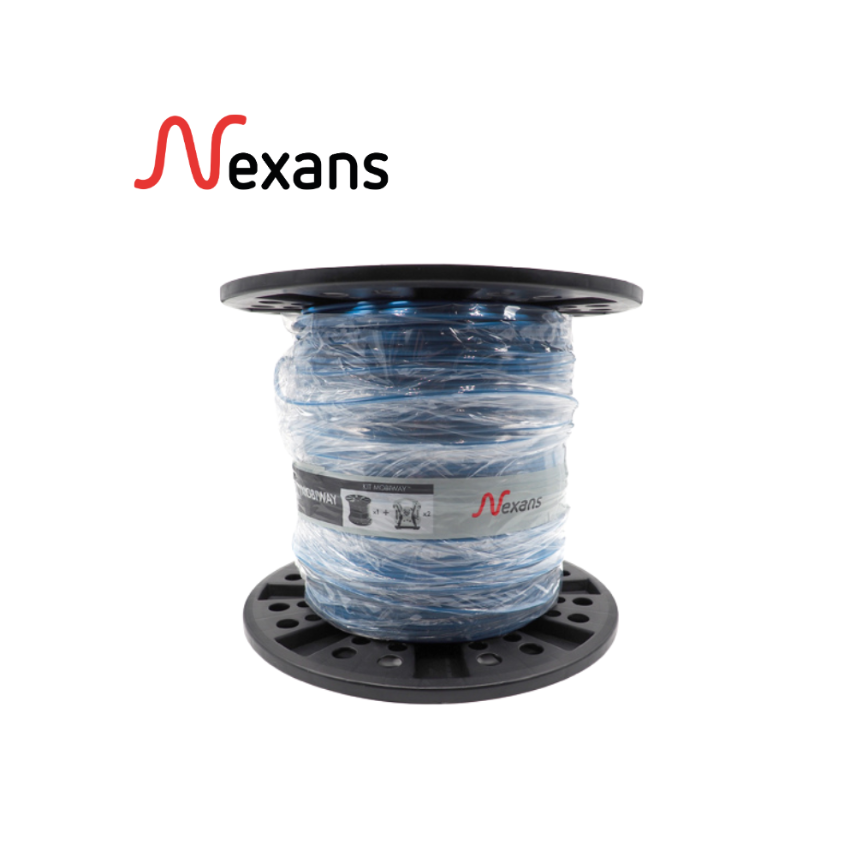

Nexans H07V-R MOBIWAY™ MOB 1x6 BLUE D500

Opis

Opis

Standardy

  • Product
    EN 50525-2-31; HD 21.3; IEC 60227-1; IEC 60228; NF C32-201/3

Application

Nexans H07V-R are insulated stranded copper conductors, used for fixed protected installations indoors for power supply or lightings (from offices, domestic or commercial buidings...) with voltage up to 1000V AC or 750V DC.



Installation

In conduit, insulated support, ducts... in covered an dry place.



Permissible current are given for conductor laid alone in insulating tube on a wall temperature at 30°C .
If conditions are différent, apply correction factors in accordance with  NF C 15-100 standard or other equivalent national standard.





Design

  1. Conductor
    Bare copper class 2
  2. Insulation
    PVC
    Différent colors.





Marking

S.Y + USE «har» H07V-R factory number.





Voltage drop

Calculated with Cos phi = 0,8

Gammes et couleurs disponibles pour PASSEO

Charakterystyka

Charakterystyka

Konstrukcja

Konstrukcja

Materiał przewodu
Copper class 2
Bezołowiowy
Tak
Giętkość przewodu
Linka Klasa 2
Izolacja
PVC
Kolor powłoki
Niebieski
Kształt przewodu
Kołowy

Rozmiar, wielkość

Rozmiar, wielkość

Liczba żył
1
Przekrój poprzeczny przewodu
6 mm²
Przybliżona waga (kg/km)
65 kg/km
Średnica przewodu
2,9 mm
Średnica zewnętrzna nominalna (mm)
4,5 mm

Parametry elektryczne

Parametry elektryczne

Napięcie nominalne Uo/U
450/750 V
Dopuszczalna obciążalność prądowa (3 przewody)
36,0 A
Dopuszczalny prąd (jedna faza)
41,0 A
Spadek napięcia, 3 przewody
5,0 V/A.km
Spadek napięcia, jedna faza
6,0 V/A.km

Parametry mechaniczne

Parametry mechaniczne

Odporność mechaniczna na uderzenia
Low

Parametry fizyczne

Parametry fizyczne

Maksymalna temperatura pracy żyły
70 °C
Maksymalna temperatura żyły podczas zwarcia
160 °C
Temperatura pracy, zakres
-5 ... 60 °C
Odporność na warunki pogodowe
No
Zmniejszający palność
C2, NF C 32-070 & EN 50265-2-1
Odporność chemiczna
Accidental
Wodoszczelny
Low
Długość (m)
500 m
Minimalny statyczny promień zgięcia podczas pracy
- mm
Pakowanie
Drum
Promień gięcia podczas operacji układania
18 mm

Zasoby

Zasoby

Dokumentacja

Licence H07V-R pdf — 63.1 kB
CMC H07V-R pdf — 240.6 kB

Deklaracja wykonania

  • Deklaracja właściwości użytkowych nr : 1000094-FRAU
  • Data certyfikacji : 23.07.2020
  • AVCP(ocena i weryfikacja spojnosci i dzialania : System 3
  • Jednostka notyfikowana : NB 1812
  • Deklarowana wydajność : Eca
